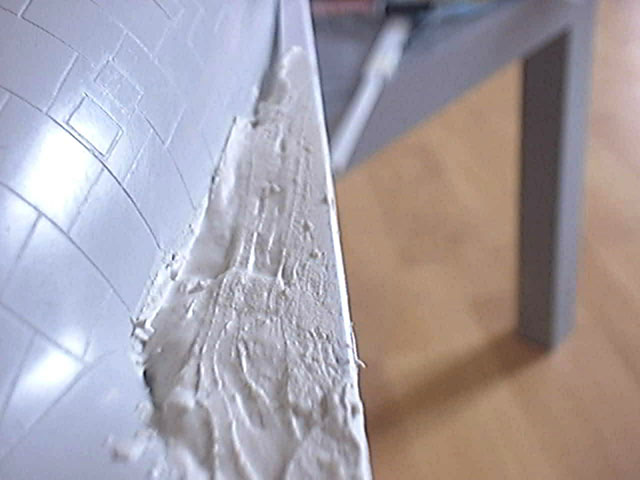

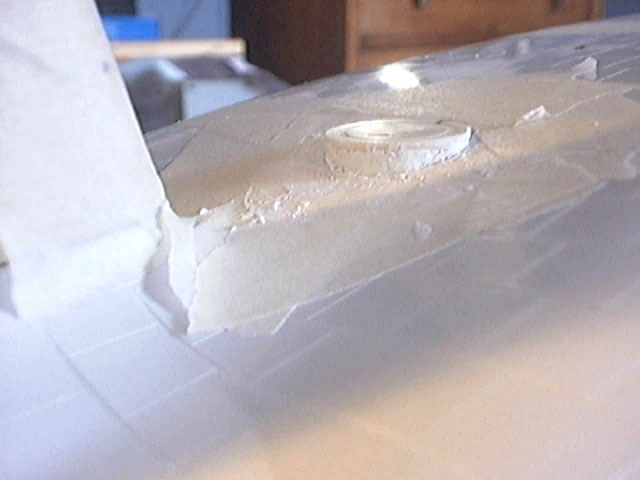

Après une session de ponçage, j'obtiens au premier coup d'oeil quelque chose de pas trop mal.

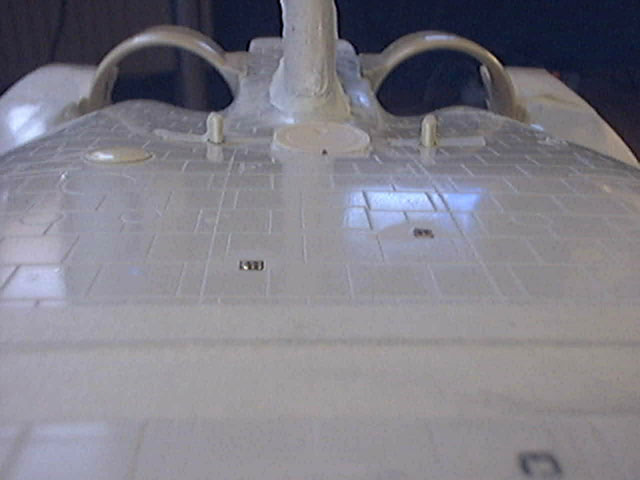

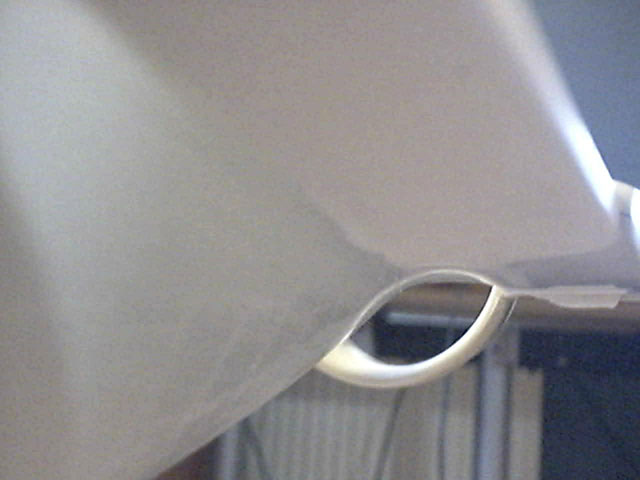

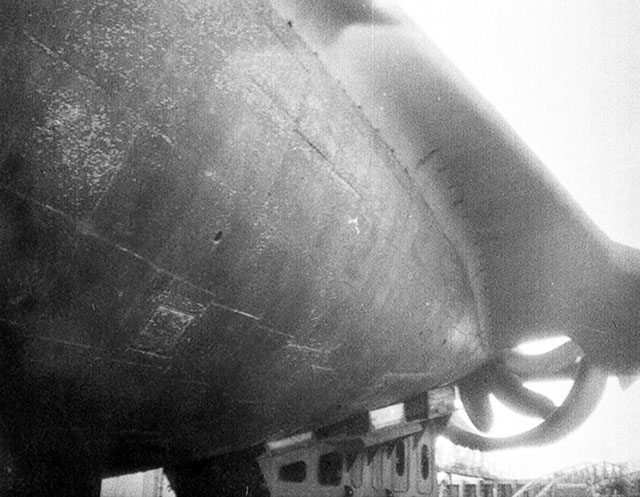

La webcam n'arrive pas à faire une mise au point parfaite mais je voulais reprendre l'angle de vue de cette photo... (©Wayne Frey - reproduction interdite sans l'autorisation de l'auteur - Utilisation interdit pour un usage commercial)...

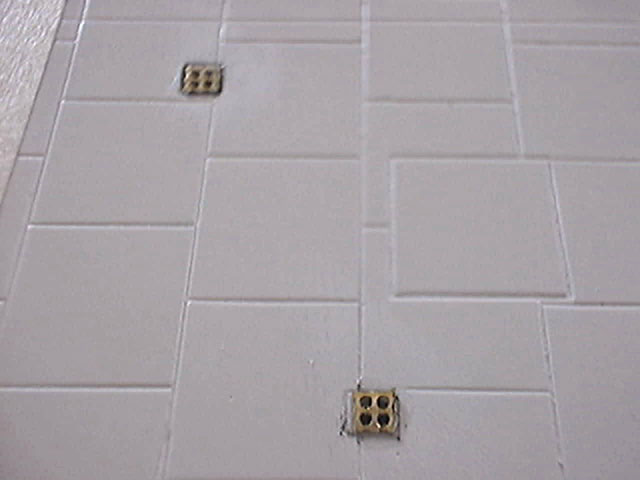

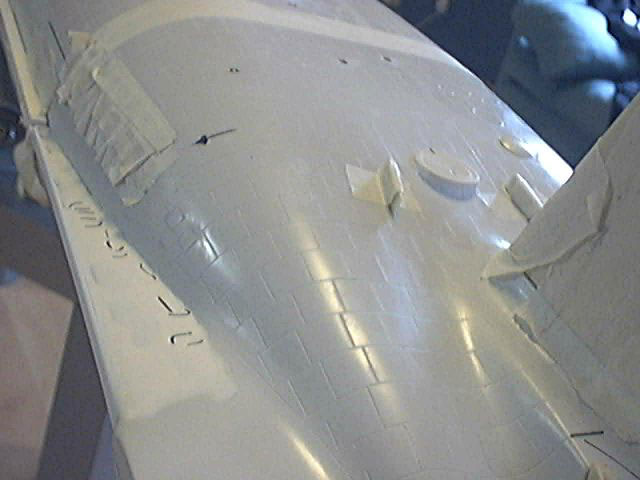

Vue sur l'ALR de babord, j'ai commencé à positionner des grilles et j'ai posé de façon temporaire les re-directeurs de flux devant le safran... je ne sais pas si je vais les mettre...

Le reste des ALR sur la partie avant de la coque ne sont pas encore fixée de façon définitive, j'attend de commencer la pose de la coque étanche !



Maintenant, je vais bosser sur la coque étanche...

Suite à l'agrandissement de l'ouverture de la coque étanche, une nouvelle platine de support en aluminium doit être conçues. Cela, hélas va me prendre du temps pour la réaliser.

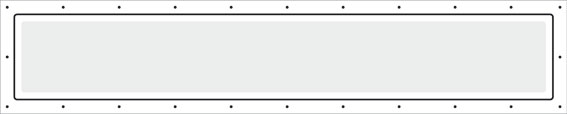

Elle va donc être comme ceci.



Une plaque de 80cm x 16 cm et de 4mm d'épaisseur qui va être percée de 22 trous taraudés. Une gorge de 3mm de profondeur et de 5mm de largeur va être fraisée pour y accueillir le nouveau joint silicone. En gris la fenêtre qui va être découpé dans la plaque.

Celle-ci sera ensuite doté de ses vis à tête conique puis collée à l'epoxy sur la coque étanche. La plaque de lexan quand à elle viendra se poser et sera maintenue par les vis, assurant par la même occasion l'étanchéïté.

Le temps ne s'est pas franchement rafraîchi mais j'ai fait une syntho-party quand même !

Voilà le travail !

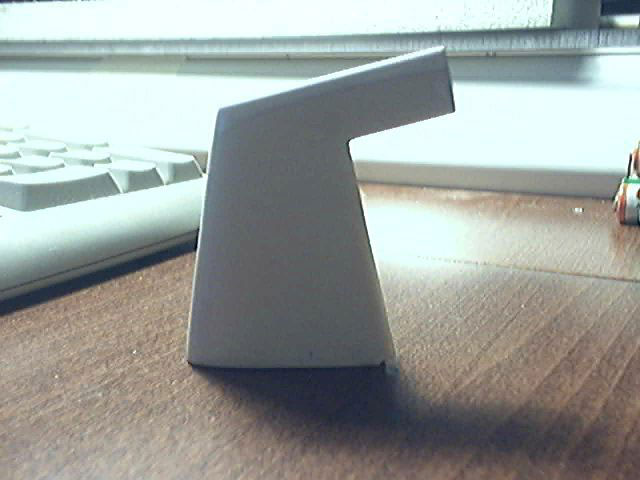

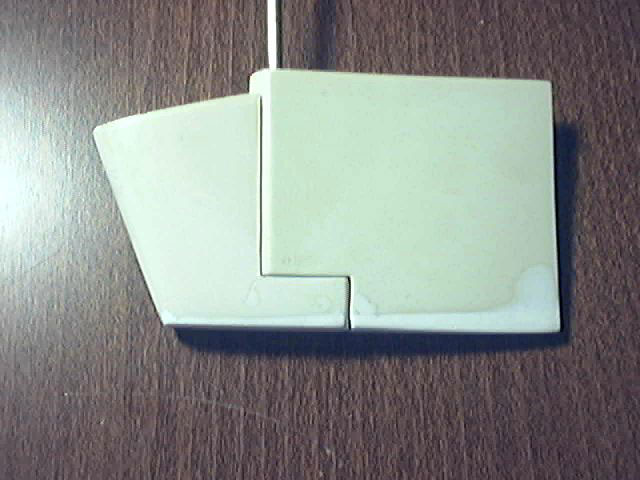

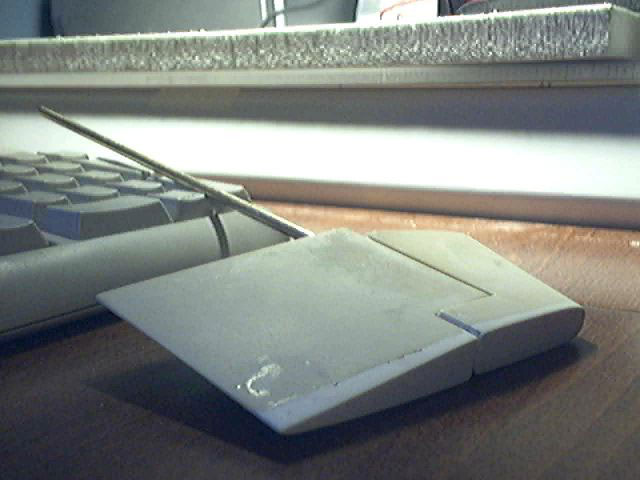

Le safran et sa dérive assemblés :

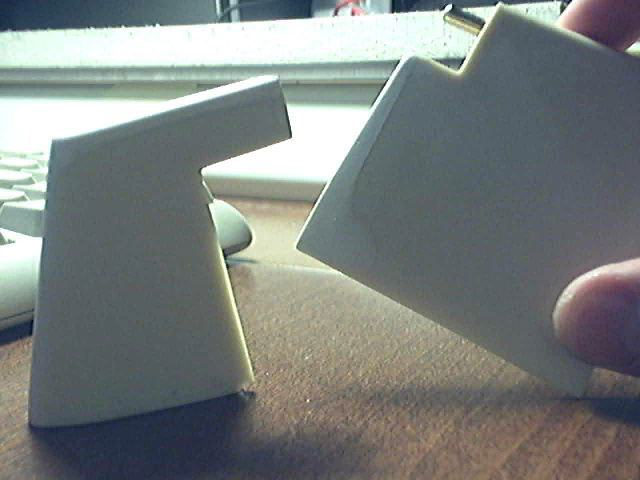

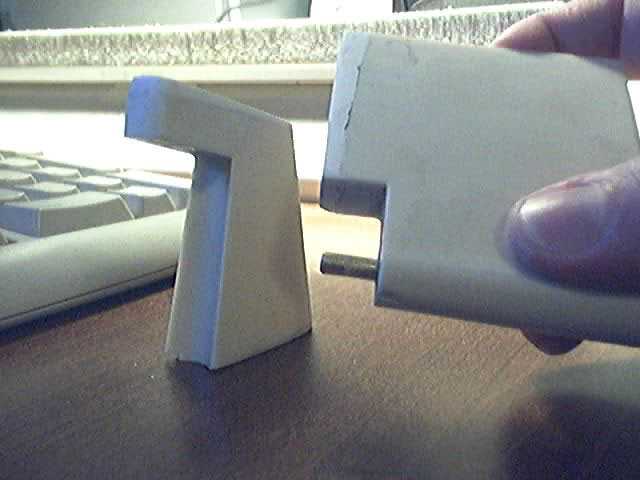

Les éléments détachés :



Comme on peut le voir, j'ai rattrappé un angle afin de rétablir une forme correcte du safran et de sa dérive !
